• Eine mechanische Lüftung sorgt kontinuierlich für frische, saubere und gesunde Luft ohne Zugerscheinungen.
• Die Fenster können Sie bei Bedarf jederzeit öffnen.
• Durch die Wärmerückgewinnung sparen Sie Energie und entlasten die Umwelt.

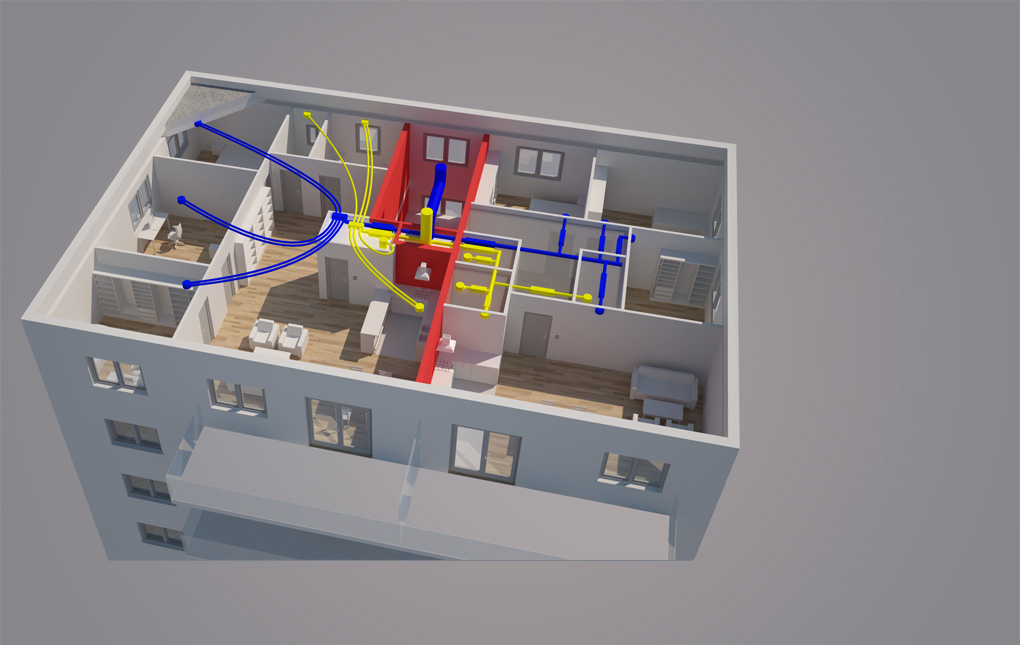

• Wie eine zentrale Lüftungsanlage funktioniert und was Sie eventuell beachten sollten, wird Ihnen in dieser Visualisierung erläutert.

Vertiefende Information

• Sie können die Fenster jederzeit öffnen. Im Winter reduziert dies jedoch die Behaglichkeit und Ihr Energieverbrauch steigt.

Vertiefende Information

• Sie können die Fenster jederzeit öffnen. Im Winter reduziert dies jedoch die Behaglichkeit und Ihr Energieverbrauch steigt.

Vertiefende Information

• In Gebäuden mit einer mechanischen Lüftungsanlage ist Schimmel ausgeschlossen.


Vertiefende Information

• Die mechanische Lüftungsanlage benötigt Strom. Die eingesetzte Strommenge ist aber im Verhältnis zur eingesparten Wärmeenergie gering.

Vertiefende Information

• Eine Komfortlüftung spart durch die Wärmerückgewinnung in etwa so viel Wärmeenergie, dass die Kosten für Wartung und Strom gedeckt sind. Sie ist jedenfalls ein Gewinn für Ihre Gesundheit!

Vertiefende Information

• Eine Lüftungsanlage ist so leise, dass Sie diese nicht als störend wahrnehmen.

Vertiefende Information

• Die Lüftungsanlage bzw. die Luftleitungen werden jährlich auf Verunreinigungen inspiziert.
• Zumindest einmal im Jahr werden die Filter getauscht.

Vertiefende Information

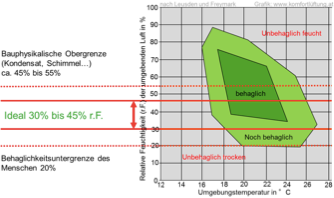

• Wenn die gleiche Luftmenge über das Fenster bzw. über eine mechanische Lüftungsanlage ausgetauscht wird, stellt sich im Raum die gleiche Luftfeuchte ein.
• Die ideale Luftfeuchte im Winter beträgt 30-45 %. Kurzzeitige Werte bis 20 % sind unbedenklich.


Vertiefende Information

• In einer Wohnung mit mechanischer Lüftungsanlage ist es bei sehr hohen Außentemperaturen im Sommer vorteilhafter, die Fenster geschlossen zu halten und nur in der Nacht zusätzlich über das Fenster zu lüften.

Vertiefende Information

• Dunstabzüge bei Wohnungen mit einer mechanischen Lüftungsanlage werden als Umlufthauben ausgeführt.


Vertiefende Information

• Dunstabzüge bei Wohnungen mit einer mechanischen Lüftungsanlage werden als Umlufthauben ausgeführt.


Vertiefende Information

• Schlafzimmer und Kinderzimmer sind immer Zulufträume, in die frische Außenluft eingebracht wird. Bad, WC und Küche sind immer Ablufträume, aus denen die verbrauchte und belastete Raumluft abgesaugt wird.
• Im Wohnzimmer kann, aber es muss nicht unbedingt, ein Zuluftventil vorhanden sein. Dies hängt vom Grundriss der Wohnung ab.

Vertiefende Information

• Schlafzimmer und Kinderzimmer sind immer Zulufträume, in die frische Außenluft eingebracht wird. Bad, WC und Küche sind immer Ablufträume, aus denen die verbrauchte und belastete Raumluft abgesaugt wird.
• Im Wohnzimmer kann, aber es muss nicht unbedingt, ein Zuluftventil vorhanden sein. Dies hängt vom Grundriss der Wohnung ab.

Vertiefende Information

• Im Brandschutzkonzept wird sichergestellt, dass im Brandfall kein Feuer oder Rauch in andere Wohnungen gelangt.
• D.h. der Brandschutz in Gebäuden bzw. Wohnungen mit und ohne Lüftung ist aufgrund der Brandschutzmaßnahmen als gleichwertig anzusehen.


Vertiefende Information

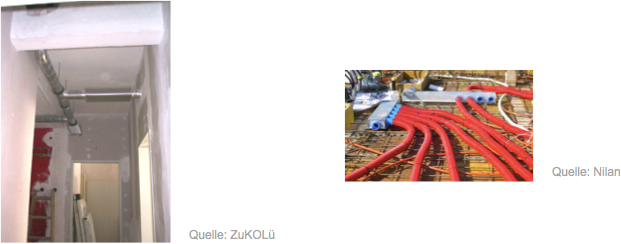

• Über die Zuluftleitung wird den Wohnungen frische Luft zugeführt. Über die Abluftleitungen wird die verbrauchte Abluft abgeführt. Die Luftleitungen werden in Metall oder Kunststoff ausgeführt.


Vertiefende Information

• Über die Zuluftleitung wird den Wohnungen frische Luft zugeführt. Über die Abluftleitungen wird die verbrauchte Abluft abgeführt. Die Luftleitungen werden in Metall oder Kunststoff ausgeführt.


Vertiefende Information

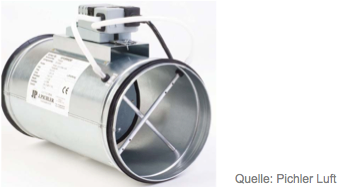

• Zwei Volumenstromregler, einer für die Zuluftleitung in die Wohnung und einer für die Abluftleitung aus der Wohnung, sorgen dafür, dass Sie genau die für Ihre Wohnung und Ihren Bedarf vorgesehene Luftmenge bekommen.
• Die Regelung erfolgt entsprechend ihrer Einstellung an der Bedieneinheit oder durch den Luftqualitätssensor (z.B. CO₂)


Vertiefende Information

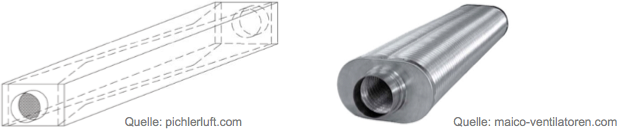

• Zur Verhinderung der Schallausbreitung zwischen den Wohnungen sind Schalldämpfer in den Zu- und Abluftleitungen eingebaut.


Vertiefende Information

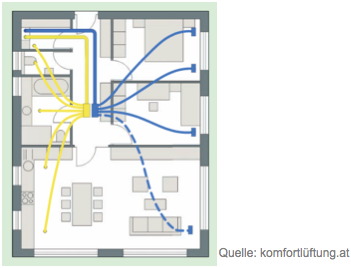

• Die Luftverteilung in der Wohnung kann als Stern- oder Baumstruktur umgesetzt werden.
• Diese Wohnung ist in Sternverrohrung ausgeführt

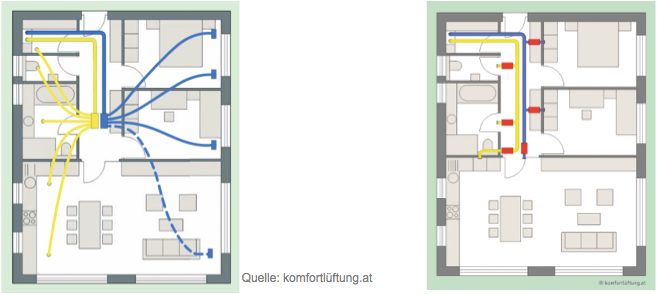

  Links: Sternstruktur, rechts: Baumstruktur

Vertiefende Information

• Die Luftverteilung in der Wohnung kann als Stern- oder Baumstruktur umgesetzt werden.
• Diese Wohnung ist in Baumstruktur ausgeführt

  Links: Sternstruktur, rechts: Baumstruktur

Vertiefende Information

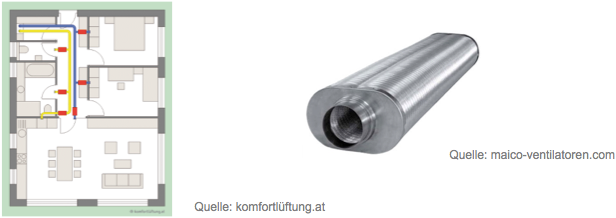

• Bei einer Verrohrung in Baumstruktur verhindern Telefonieschalldämpfer (rot eingezeichnet), dass sich Schall innerhalb der Wohnung von einem Raum zum anderen ausbreiten kann.


Vertiefende Information

• Bei einer Sternverrohrung sorgt die Verteilbox für die notwendige Telefonieschalldämpfung. Es sind normalerweise keine zusätzlichen Schalldämpfer in den Luftleitungen zu den einzelnen Räumen eingebaut.


Vertiefende Information

• Durch die Zuluftventile strömt die gefilterte und vorgewärmte Luft in den Raum.
• Die Anordnung kann an verschiedenen Stellen erfolgen. Z.B. vor dem Fenster, in der Raummitte oder über der Tür.
• Beispiele für Zuluftventile:


Vertiefende Information

• Durch die Zuluftventile strömt die gefilterte und vorgewärmte Luft in den Raum.
• Die Anordnung kann an verschiedenen Stellen erfolgen. Z.B. vor dem Fenster, in der Raummitte oder über der Tür.
• Beispiele für Zuluftventile:


Vertiefende Information

• Durch die Zuluftventile strömt die gefilterte und vorgewärmte Luft in den Raum.
• Die Anordnung kann an verschiedenen Stellen erfolgen. Z.B. vor dem Fenster, in der Raummitte oder über der Tür.
• Beispiele für Zuluftventile:


Vertiefende Information

• Durch die Zuluftventile strömt die gefilterte und vorgewärmte Luft in den Raum.
• Die Anordnung kann an verschiedenen Stellen erfolgen. Z.B. vor dem Fenster, in der Raummitte oder über der Tür.
• Beispiele für Zuluftventile:


Vertiefende Information

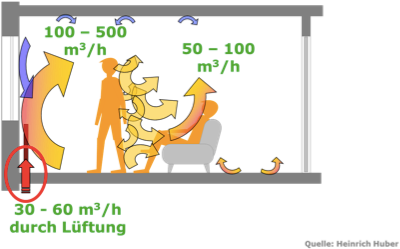

• Die Strömungsgeschwindigkeiten sind bei richtiger Ventilwahl so gering, dass Sie diese nicht bemerken. Sie sind z.B. deutlich geringer als die Luftumwälzung durch einen Heizkörper.


Vertiefende Information

• Die Strömungsgeschwindigkeiten sind bei richtiger Ventilwahl so gering, dass Sie diese nicht bemerken. Sie sind z.B. deutlich geringer als die Luftumwälzung durch einen Heizkörper.


Vertiefende Information

• Überströmöffnungen ermöglichen den Luftübertritt von einem Raum zum anderen. Im einfachsten Falle ist dies ein ca. 2 cm großer, frei zu haltender Spalt unter einer Innentür.
• Achten Sie darauf, dass dieser Spalt nicht durch Teppiche, etc. verkleinert bzw. beeinflusst wird.


Vertiefende Information

• Durch die Abluftventile wird die Luft aus Küche, Bad und WC abgesaugt.
• Abluftventile werden mit und ohne Filter eingesetzt.


Vertiefende Information

• Durch die Abluftventile wird die Luft aus Küche, Bad und WC abgesaugt.
• Abluftventile werden mit und ohne Filter eingesetzt.


Vertiefende Information

• Durch die Abluftventile wird die Luft aus Küche, Bad und WC abgesaugt.
• Abluftventile werden mit und ohne Filter eingesetzt.


Vertiefende Information

• Durch die Abluftventile wird die Luft aus Küche, Bad und WC abgesaugt.
• Abluftventile werden mit und ohne Filter eingesetzt.


Vertiefende Information

• Durch die Abluftventile wird die Luft aus Küche, Bad und WC abgesaugt.
• Abluftventile werden mit und ohne Filter eingesetzt.


Vertiefende Information

• Durch die Abluftventile wird die Luft aus Küche, Bad und WC abgesaugt.
• Abluftventile werden mit und ohne Filter eingesetzt.


Vertiefende Information

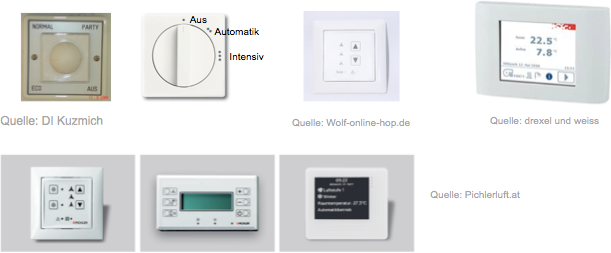

• Sie können die Luftmenge bzw. die Lüftungsstufe über ein Bedienelement regeln. Bei konstant laufenden Anlagen haben sie kein Bedienelement.
• Beispiele für Bedienelemente:


Vertiefende Information

• Sie können die Luftmenge bzw. die Lüftungsstufe über ein Bedienelement regeln. Bei konstant laufenden Anlagen haben sie kein Bedienelement.
• Beispiele für Bedienelemente:


Vertiefende Information

• Bei einem Drei-Stufen-Schalter die richtige Stufe wählen:
  Abwesenheit: Stufe 1 oder Automatik
  Anwesenheit: Stufe 2 oder Automatik
  Besuch, Kochen: Stufe 3 oder Intensiv (Maximum)
• Reinigen der Zu- und Abluftventile

Vertiefende Information

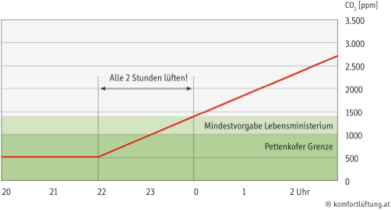

• Die Luftqualität in Wohn- und Schlafräumen ist entscheidend für Gesundheit und Behaglichkeit.
• Für eine gute Luftqualität müssten Sie alle 2 Stunden eine Stoßlüftung durchführen.


Vertiefende Information
